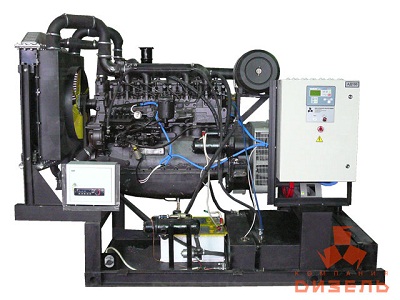

Дизельная электростанция АД100 (ММЗ)
Опубликовано · Просмотров: 639
Технические характеристики
Номинальная мощность кВт/кВА 100/125
Максимальная мощность в течение 1 часа кВт/кВА 110/137,5
Род тока переменный трехфазный
Номинальное напряжение В 400
Номинальная частота Гц 50
Номинальный коэффициент мощности 0,8
Номинальный ток А 180
Частота вращения коленчатого вала двигателя мин-1 1500
Удельный расход топлива при номинальной мощности г/кВт.ч 208
Расход масла, % от расхода топлива % 0,5
Заправочные емкости топливный бак л190
Система охлаждения л20
Система смазки л18
Масса незаправленного электроагрегата кг1720
Габаритные размеры
Длина мм2460
Ширина мм1000
Высота мм1580
Базовая комплектация
•дизельный двигатель ММЗ-266.4 с зарядным генератором на 24 В и электростартером 24В;
•силовой одноопорный генератор LSA 44.2 S7;
•сварная стальная рама с виброгасящими опорами;
•система смазки с масляным радиатором и фильтром;
•система топливоподачи с топливным баком и топливными фильтрами;
•система охлаждения с водяным радиатором и крыльчаткой обратного действия;
•система впуска с воздушным фильтром;
•система выпуска с глушителем;
•устройство останова двигателя;
•комплект ЗИП;
•комплект документов;
•шкаф управления дизельной электростанцией.
Шкаф управления дизельной электростанцией в зависимости от степени автоматизации:
•1-я степень автоматизации (ручной запуск):
- шкаф управления ШУЭ 1.3 построен на базе программируемого микропроцессорного контроллера ComAp (Чехия). Язык информационного дисплея контроллера — кир
