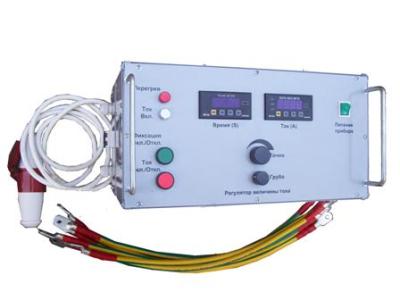

Устройсво прогрузки автоматов УПА-10М
Опубликовано · Просмотров: 715
Устройство прогрузки автоматов УПА-10М предназначено для проверки работоспособности и контроля ампер – секундных характеристик автоматических
выключателей переменным током промышленной частоты в диапазоне 100(А )—10(кА),
с измерением и регистрацией величин тока и времени проходящего тока через автомати-
ческий выключатель, далее АВ. Может использоваться в качестве регулируемого источни- ка переменного тока до 10(кА) в силовых цепях низкого импенданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах УПА-10М, при полностью открытом тирис-
торном ключе не превышает 7(В), что благоприятно сказывается на контактах автомати-
ческих выключателей в момент отключения - значительно уменьшается их износ при
многократных испытаниях.
Технические характеристики УПА-10М :
Напряжение питания, (В)* 380 10.
Частота питающей сети,(Гц) 50 1.
Максимальный ток потребления питающей сети,(А) 140.
Максимальное напряжение на выходных шинах,(В) 7.
Максимальный ток на выходных шинах (действующее значение),(кА) 10.
Максималь
